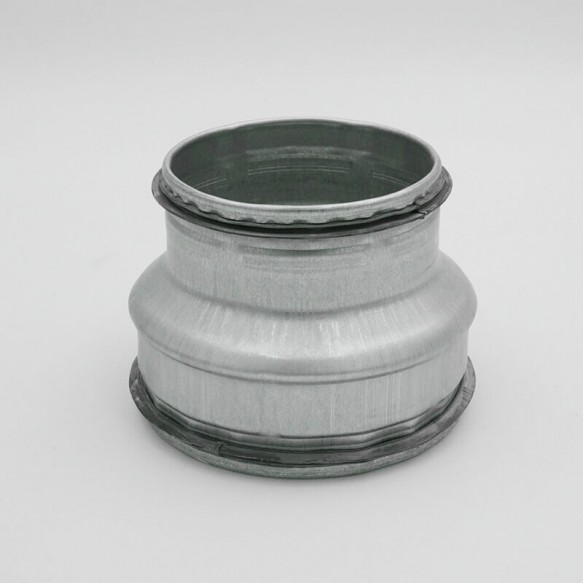

Вентиляционный прессованный переход (Редуктор) с уплотнителем
Описание товара
Круглый прессованный переход (редуктор) — это фасонный элемент, предназначенный для плавного соединения двух воздуховодов разного диаметра. В отличие от сегментных (сварных) переходов, эта деталь изготовлена методом глубокой вытяжки (прессования), что обеспечивает идеальную геометрию и отсутствие поперечных швов.
Благодаря обтекаемой форме, прессованный переход создает минимальное аэродинамическое сопротивление и снижает шум в системе. Наличие заводских резиновых уплотнителей (EPDM) с обеих сторон гарантирует высокий класс герметичности "D".
Ключевые особенности
- Класс герметичности D: Двойные уплотнители из EPDM резины, обжатые заводским замком, обеспечивают надежную герметизацию соединений без использования скотча или герметика.
- Прессованная конструкция: Гладкая внутренняя поверхность без острых углов и выступов способствует свободному прохождению воздуха.
- Безопасные кромки "SAFE": Края изделия завальцованы, что придает дополнительную жесткость и защищает руки монтажника от порезов.
- Высокое качество: Линейная автоматическая сварка и качественная оцинкованная сталь (Z275) обеспечивают долгий срок службы и эстетичный внешний вид.
Доступные диаметры и характеристики
Ниже представлены параметры прессованных переходов. Размеры H и L2 обозначают длину прямых посадочных частей (патрубков).
Основные параметры прессованных переходов
| Переход (D1/D2 мм) |
Длина L (мм) |
H (мм) |
L2 (мм) |
Вес (кг) |
Артикул |
| 100 / 80 |
100 |
35 |
50 |
0.11 |
VASPAP10080 |
| 125 / 80 |
112 |
35 |
50 |
0.16 |
VASPAP12580 |
| 125 / 100 |
102 |
40 |
50 |
0.16 |
VASPAP125100 |
| 160 / 80 |
125 |
35 |
35 |
0.40 |
VASPAP16080 |
| 160 / 100 |
120 |
40 |
50 |
0.23 |
VASPAP160100 |
| 160 / 125 |
107 |
40 |
50 |
0.21 |
VASPAP160125 |
| 200 / 100 |
140 |
40 |
50 |
0.31 |
VASPAP200100 |
| 200 / 125 |
127 |
40 |
50 |
0.30 |
VASPAP200125 |
| 200 / 160 |
110 |
40 |
50 |
0.50 |
VASPAP200160 |
| 250 / 160 |
134 |
40 |
50 |
0.42 |
VASPAP250160 |
| 250 / 200 |
115 |
40 |
50 |
0.38 |
VASPAP250200 |
| 315 / 160 |
167 |
40 |
50 |
0.63 |
VASPAP315160 |
| 315 / 200 |
147 |
40 |
50 |
0.59 |
VASPAP315200 |
| 315 / 250 |
122 |
40 |
50 |
0.52 |
VASPAP315250 |
| 400 / 250 |
170 |
35 |
35 |
1.78 |
VASPAP400250 |
| 400 / 315 |
140 |
35 |
35 |
2.00 |
VASPAP400315 |
Материал и толщина (для всех типов):
- Материал: Оцинкованная сталь DX51+Z275 (275 г/м²). По заказу доступны нержавеющая сталь (AISI430, AISI304, AISI316), алюминий и порошковая покраска (по каталогам RAL или RR).
- Сертификация: Продукция соответствует стандартам CE, EN 1505:2000 и EN 1506:2007.
Применение и советы по монтажу
- Монтаж: Оба патрубка перехода ("папа") оснащены уплотнителями и вставляются внутрь прямых воздуховодов.
- Соединение "фасон-фасон": Для соединения перехода непосредственно с другой фасонной частью (например, с отводом) потребуется муфта (внешнее соединение).
- Крепеж: Рекомендуется фиксировать соединение с помощью саморезов или заклепок.
Наличие и заказ
- Наличие: Стандартные прессованные переходы, представленные в таблице, всегда в наличии или поставляются в короткие сроки.
- Под заказ: По заказу возможно изготовление переходов без уплотнителя (модель RC), а также сегментных переходов для больших диаметров.
|
|
