Описание товара

Фасадная вентиляционная решетка (жалюзийная) — это завершающий элемент приточно-вытяжных систем вентиляции. Она устанавливается на выходы воздуховодов круглого или прямоугольного сечения с внешней стороны здания. Главная задача решетки — защитить вентиляционную шахту от попадания осадков (дождя, снега), птиц, грызунов и крупного мусора, не препятствуя при этом свободному прохождению воздуха.

Конструкция имеет жестко зафиксированные ламели (жалюзи) под углом 45 градусов, что создает надежный барьер для воды. По умолчанию изделие оснащено оцинкованной защитной сеткой с ячейкой 13x13 мм.

Ключевые особенности

• Защита и долговечность: Решетка изготавливается из коррозионностойких материалов, что гарантирует долгий срок службы даже в условиях агрессивного климата Латвии.
• Эстетика фасада: Мы можем окрасить решетку в любой цвет по каталогу RAL (порошковая покраска), чтобы она идеально вписалась в архитектурный облик здания.
• Индивидуальное производство: SIA Akvilon производит решетки любых размеров — от стандартных 100x100 мм до промышленных 2000x2000 мм.
• Простота монтажа: Легкая конструкция позволяет быстро закрепить решетку на фасаде или непосредственно к воздуховоду.

Технические характеристики и размеры

*Возможно изготовление промежуточных размеров и прямоугольных форм под заказ. Срок изготовления 5-15 рабочих дней для нестандартных позиций.

Материалы и исполнение:

• Оцинкованная сталь: марки DX51+Z275.
• Сталь с покрытием: PE, PUR, PUR-MATT, PVC.
• Нержавеющая сталь: AISI 304, AISI 316, AISI 430.
• Алюминий: доступен как опция.
• Покрытие: Порошковая покраска в выбранный цвет.
• Толщина металла: 0,5 – 1,0 мм.
• Типы соединения: Вставка в канал, накладная на фасад, фланцевое соединение (20, 30, 40 мм).
• Сертификация: CE, EN 1505:2000.

Геометрия:

• Монтажный допуск (W-5/H-5): Фактический посадочный размер решетки изготавливается на 5 мм меньше номинального размера проема. Это обеспечивает легкую установку изделия в канал.
• Глубина посадки: 60 мм.
• Ширина рамки (фланца): 40 мм (надежно перекрывает стык с фасадом).
• Шаг ламелей: 50 мм.

Аэродинамические характеристики (падение давления)

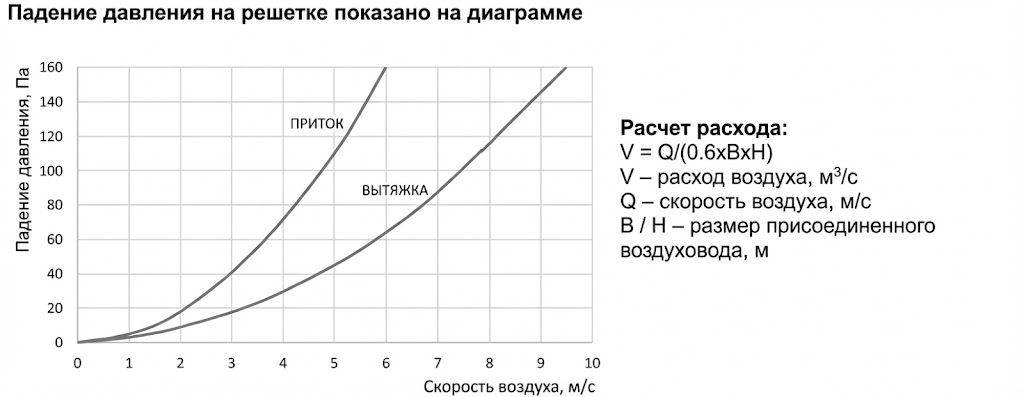

График падения давления в зависимости от скорости воздуха:

Применение и рекомендации по монтажу

• Назначение: Забор свежего воздуха (Intake) и выброс отработанного (Exhaust).
• Регулировка: Данная модель не имеет регулировки расхода воздуха (ламели фиксированы). Если требуется регулировка, рекомендуется установка дополнительного прямоугольного дроссель-клапана за решеткой.
• Дополнительные опции: По запросу возможна установка москитной сетки (для защиты от насекомых) и подготовка монтажных отверстий в рамке, для чего могут понадобиться соответствующие монтажные элементы.

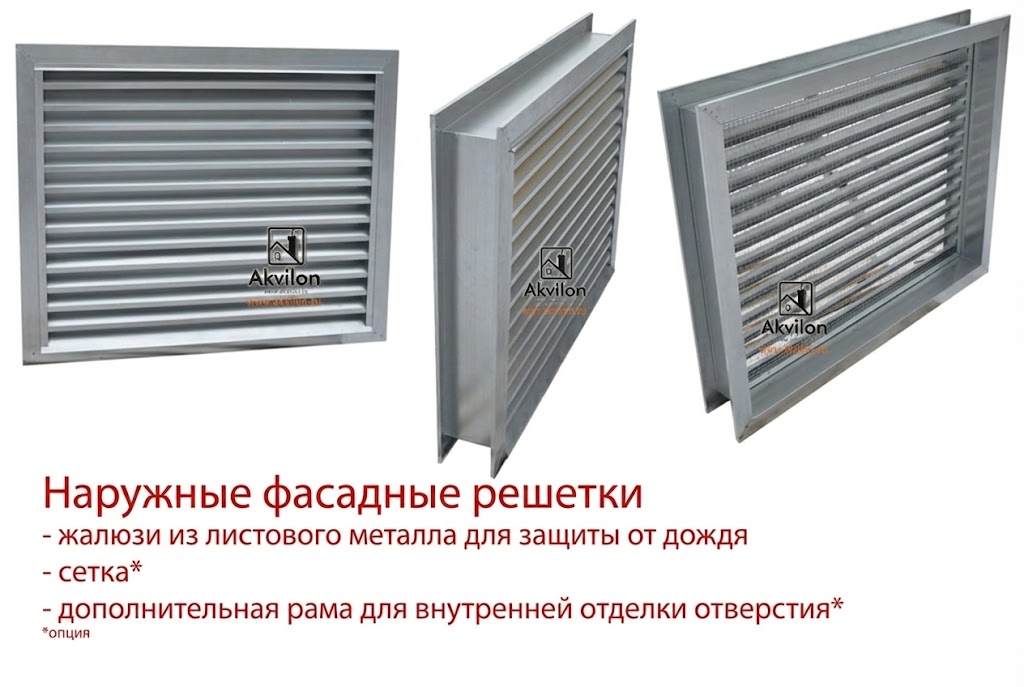

Фотографии товара
