Сегментное седло
Описание товара

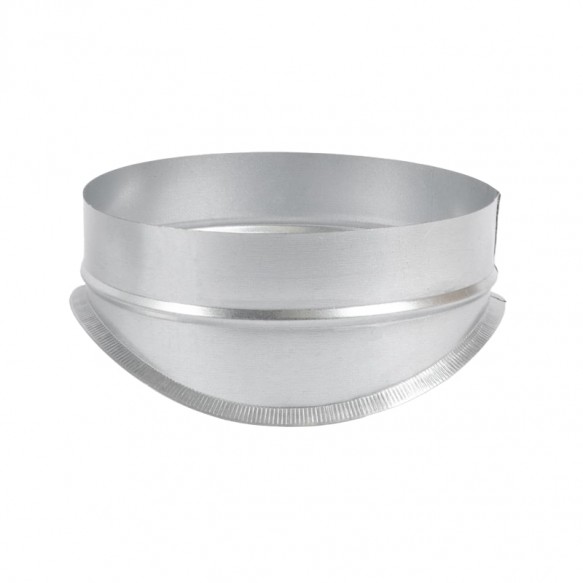

Сегментное седло — это фасонный элемент, предназначенный для установки ответвлений (тройников) на воздуховоды. В отличие от прессованных седел, данное изделие изготавливается из сегментов листового металла, что дает полную свободу в выборе размеров.
Благодаря сегментной конструкции, мы не ограничены стандартными штампами и можем изготовить врезку абсолютно любого размера под конкретные требования вашего проекта. Изделие оснащено уплотнителем из EPDM-резины (класс герметичности D).
Отличия от прессованного седла
При выборе между прессованным и сегментным седлом важно учитывать:
- Геометрия: Прессованное седло имеет плавное радиусное закругление у основания. Сегментное седло имеет более угловатую форму.
- Размерный ряд: Прессованные седла ограничены стандартными диаметрами. Сегментные седла подходят для любых магистралей.
- Герметичность: Сегментные седла требуют более внимательной герметизации стыка при монтаже, хотя и поставляются с уплотнителем.
Ключевые особенности
- Любые размеры: Возможность изготовления любой комбинации диаметров.
- Экономичность: Оптимальное решение для создания тройников без необходимости покупать дорогостоящий цельный тройник.
- Монтаж: Изделие имеет отбортовку (5–7 мм) для крепления к основной трубе.

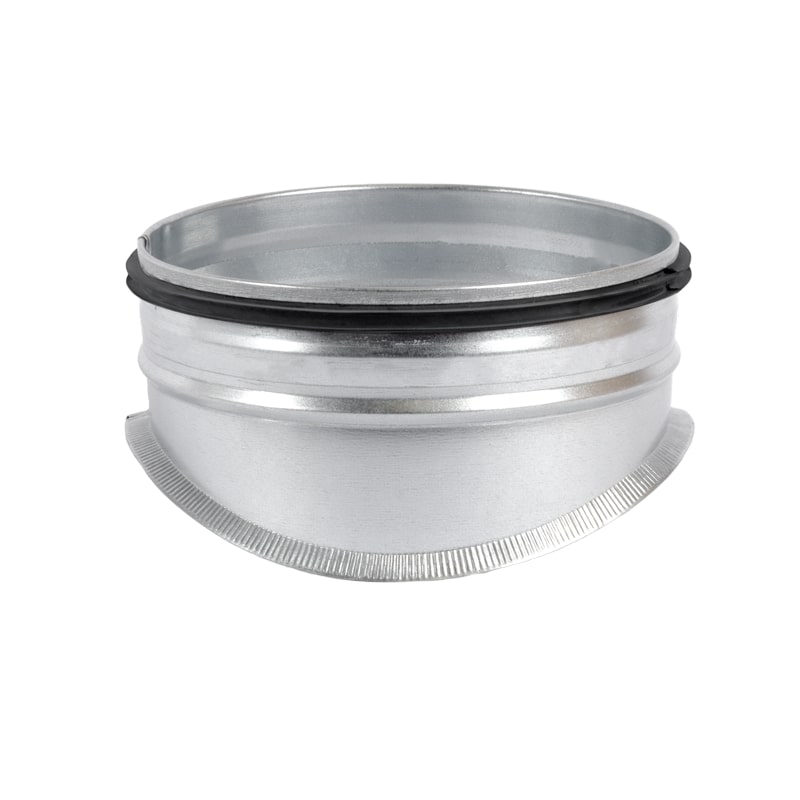

- Герметичность: Стандартно поставляется с резиновым уплотнителем (EPDM). По желанию заказчика (например, для удешевления) может быть изготовлено без уплотнителя
Технические характеристики
Ниже приведены параметры стандартных сегментных седел.
Параметры сегментных седел
| Диаметр врезки d3 (мм) |
Диапазон магистрали d1 (мм) |
Высота H (мм) |
Вес (кг) |
Артикул |
| 100 |
100–500 |
60–80 |
0.30–2.00 |
VASSEA100 |
| 125 |
125–500 |
60–80 |
0.35–2.20 |
VASSEA125 |
| 140 |
140–500 |
60–80 |
0.40–2.30 |
VASSEA140 |
| 150 |
150–450 |
60–80 |
0.60–1.95 |
VASSEA150 |
| 160 |
160–500 |
60–80 |
0.42–2.45 |
VASSEA160 |
| 180 |
180–500 |
60–80 |
0.70–2.54 |
VASSEA180 |
| 200 |
200–630 |
60–80 |
0.50–2.73 |
VASSEA200 |
| 224 |
224–630 |
60–80 |
0.90–3.80 |
VASSEA224 |
| 250 |
250–630 |
60–80 |
0.80–4.00 |
VASSEA250 |
| 280 |
280–630 |
60–80 |
1.00–4.10 |
VASSEA280 |
| 300 |
300–630 |
60–80 |
1.26–4.66 |
VASSEA300 |
| 315 |
315–630 |
60–80 |
1.30–4.85 |
VASSEA315 |
| 355 |
355–630 |
60–80 |
1.40–4.98 |
VASSEA355 |
| 400 |
400–630 |
80 |
1.65–5.80 |
VASSEA400 |
| 450 |
450–630 |
80 |
1.85–6.50 |
VASSEA450 |
| 500 |
500–630 |
80 |
2.00–6.95 |
VASSEA500 |
| 560 |
560–630 |
80 |
3.50–7.30 |
VASSEA560 |
| 600 |
600 |
80 |
4.00–7.50 |
VASSEA600 |
| 630 |
630 |
80 |
4.10–8.20 |
VASSEA630 |
Материал и стандарты:
- Материал: Оцинкованная сталь DX51+Z275.
- Опции (под заказ): Нержавеющая сталь (AISI 304/316), алюминий.
Применение и советы по монтажу
- Подготовка: В магистральном воздуховоде вырезается отверстие по шаблону.
- Уплотнение: Благодаря предустановленному уплотнителю EPDM обеспечивается плотное прилегание, но для надежности рекомендуется проклеить стык снаружи армированной лентой.
- Крепеж: Прижмите седло к трубе и зафиксируйте заклепками или саморезами.
Наличие и заказ
- Наличие: Данный товар изготавливается под заказ.
- Возможности: По желанию заказчика мы можем изготовить седла любых диаметров и конфигураций.
|
|
