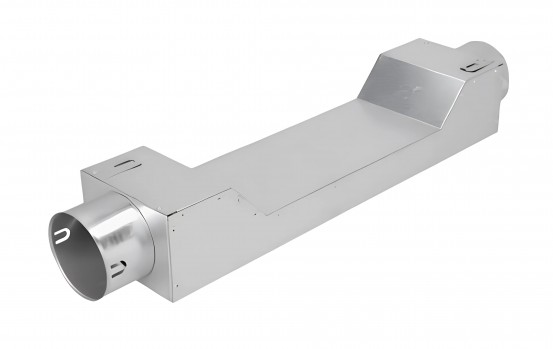

Gaisa sadales tunelis 1x75 mm ventilācijas sistēmām

Gaisa sadales tunelis ir specializēts montāžas mezgls, kas paredzēts vienas ventilācijas trases, plakana gaisa vada vai citu inženierkomunikāciju krusteniskai apiešanai ierobežotas starpmetu telpas apstākļos.

Šai modifikācijai (A tips) ir palielināts tuneļa padziļinājuma dziļums (54 mm), kas padara to ideāli piemērotu drošai šķērsošanai pār standarta plakanajiem plastmasas kanāliem ar augstumu 50 mm. Gaisa plūsma tiek novadīta caur paplašinātu metāla korpusu (180 mm), kompensējot augstuma sašaurinājumu un saglabājot 100% caurlaides spēju 75 mm caurulei, neizraisot tīro griestu līmeņa pazemināšanu.

Izstrādājuma korpuss ir izgatavots no cinkota tērauda, kas garantē augstu mehānisko izturību un aizsardzību pret deformāciju būvkonstrukciju spiediena ietekmē.

Konstrukcijas īpašības

• Materiāls: Augstas kvalitātes cinkots lokšņu tērauds.
• Tuneļa ģeometrija: Padziļinājuma dziļums 54 mm ļauj viegli šķērsot šķēršļus, kuru augstums ir līdz 50 mm.
• Kanālu pieslēgšana: Ieejas un izejas pieslēguma caurules ir aprīkotas ar fiksācijas izciļņiem drošam savienojumam ar apaļajiem lokanajiem gaisa vadiem.
• Montāža: Korpusa stūros ir paredzētas montāžas atveres stiprināšanai pie nesošajiem pārsegumiem.

Tehniskie dati

• Korpusa materiāls: Cinkots tērauds
• Izvadu skaits: 1 ieeja / 1 izeja (viens tunelis)
• Pieslēguma diametrs: 75 mm
• Tuneļa padziļinājuma dziļums: 54 mm

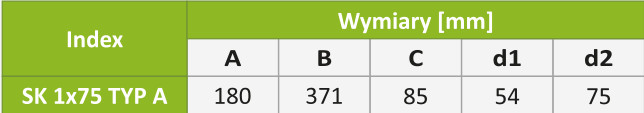

• Gabarītizmēri (G x P x A): 371 x 180 x 85 mm
• Savietojamība: Standarta 75 mm apaļo lokano gaisa vadu sistēmas un plakanie šķēršļi līdz 50 mm

Specifikācija
