Gaisa tunelis gaisa vadu krustošanai GM ar gumijas savienojumiem 1x75 (A tips)

Gaisa tunelis gaisa vadu krustošanai GM (pāreja) ir specializēts montāžas mezgls, kas paredzēts atsevišķas ventilācijas trases, plakanā gaisa vada vai citu inženierkomunikāciju šķērsošanai ierobežotas starpgriestu telpas apstākļos.

Šai modifikācijai (A tips) tuneļa padziļinājums ir 54 mm, kas ļauj droši šķērsot standarta plakanos kanālus ar augstumu līdz 50 mm. Gumijas savienojumu izmantošana GM sērijā nodrošina augstu savienojumu hermētiskumu bez papildu blīvējumiem un palīdz samazināt strukturālā trokšņa līmeni. Pārdomātā korpusa ģeometrija ļauj saglabāt pilnu kanāla caurlaidību pie minimāla montāžas augstuma.

Izstrādājuma korpuss ir izgatavots no cinkota tērauda, kas nodrošina izturību pret koroziju un konstrukcijas mehānisko izturību būvkonstrukciju spiediena ietekmē.

Konstrukcijas iezīmes:

• Tuneļa ģeometrija: 54 mm padziļinājums ļauj viegli šķērsot šķēršļus ar augstumu līdz 50 mm.
• Kanālu pieslēgšana: Gumijas savienojumi nodrošina blīvu lokano gaisa vadu piegulšanu un hermētiskumu. Materiāla elastība palīdz daļēji slāpēt vibrācijas sistēmā.
• Montāža: Korpusa stūros ir paredzēti montāžas atvērumi (ausis) drošai fiksācijai pie nesošajiem pārsegumiem.

Tehniskie parametri:

• Korpusa materiāls: Cinkots tērauds
• Savienojumu materiāls: Gumija
• Izeju skaits: 1 ieeja / 1 izeja (viens krustojums)
• Pieslēguma diametrs: 75 mm
• Apvada padziļinājums: 54 mm

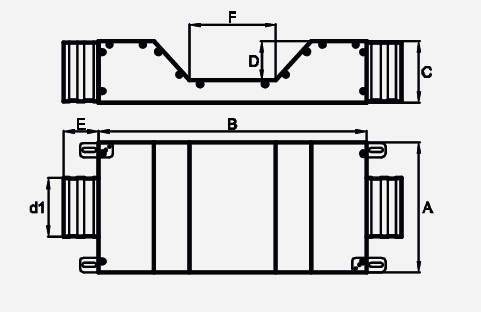

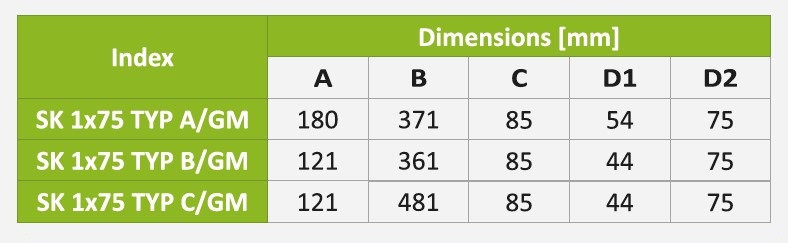

• Gabarītmēri (Garums x Platums x Augstums): 371 x 180 x 85 mm
• Saderība: Standarta 75 mm apaļo lokano gaisa vadu sistēmas un plakanie šķēršļi līdz 50 mm
