Trejgabals 90° ar revīziju nepieciešams, lai savienotu dūmvadu ar apkures iekārtu, kā arī nodrošina dūmvada caurules tīrīšanu un pārbaudi.
Tādā "krustgabalā" pretējā pusē iestrādāta tīrīšana lūka; tīrīšanas lūka nobīdīta uz leju, lai neveidotos virpuļi.
Pielietojot šo veidgabalu - nav nepieciešams komplektēt dūmvadu sistēmu ar papildus veidgabalu "tīrīšanas lūku", ka arī parādas iespēja tīrīt dūmvada horizontālo posmu
Parasti trejgabalu 90° izmanto komplektā ar kondensāta izvadu uz leju vai uz sānu.
Trejgabalu 90° komplektē ar adapteri (nāk komplektā) - pāreju uz viensienu dūmvadu, kas ļauj pieslēgt apkures katlu un, vajadzības gadījumā, pagarināt horizontālo dūmvada daļu ar dažāda garuma izolētam caurulēm.
Izolēto dūmvadu sistēma ir droša un ērta pielietojumā, kā arī ir sertificēta, marķēta ar CE zīmi un atbilst spēkā esošajām ES standarta LVS EN-1856-1 prasībām.

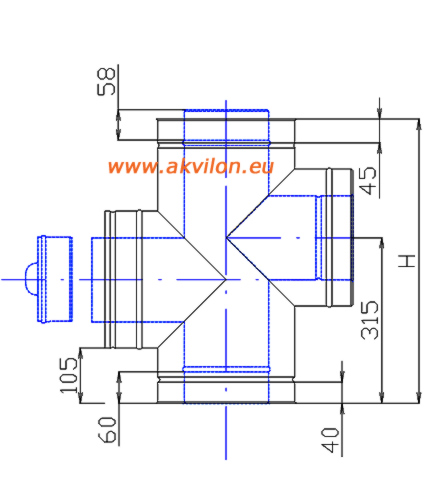

| D (mm) |
100/200 |
120/220 |
130/225 |
150/250 |
160/250 |
180/280 |
200/300 |
| H |
|
|
490 mm |
490 mm |
490 mm |
500 mm |
500 mm |
| Artikuls |
DNAPNT9010 |
DNAPNT9012 |
DNAPNT9013 |
DNAPNT9015 |
DNAPNT9016 |
DNAPNT9018 |
DNAPNT9020 |
| Noliktavā |
* pas |
** pas |
ir |
*** pas |
ir |
ir |
ir |
Dn>200mm uz pasūtījumu 3-10 darba dienu laikā
Noliktavā pieejamas pārējas:
* No D-100mm uz D-130mm
** No D-120mm uz D-130mm
*** No D-150mm uz D-160mm
Ražotājs: SIA Akvilon
Materiāls un galvenās īpašības:
- iekšēja caurule: Nerūsējošais tērauds AISI 304L/316L, sieniņas biezums no 0,6mm, gareniskā šuve metināta, savienojums ar paplašinājumu
- izolācija: tehniskā 50mm 100kg/m³; darba temperatūra līdz 680 °C
- temperatūras klase T=600°C vai T=450°C
- ārējais apvalks: nerūs. tērauds AISI 430 BA pulēts, no 0.5mm, gareniska šuve metināta vai rūpnieciski valcēta.
- ārējais apvalks pēc pasūt.: DX51+Z275 cink. tērauds, krāsots tērauds (PE, PUR. PURMAT), pulverkrāsots
Standarta garumi (mm):
Diametru diapazons (Dn): 80-800 mm
Sertifikāts: CE, atbilstoši EN-1856-1
