Preces apraksts

45° līkums (jeb elkonis) ir IZOKOMPAKT divsienu dūmvadu sistēmas elements, kas paredzēts plūdenai dūmkanāla virziena maiņai par 45 grādiem. Šī elementa galvenais pielietojums ir šķēršļu (siju, spāru) apiešana un dūmvada vertikālās ass nobīdes veidošana. Izmantojot divus 45° līkumus ar taisnu caurules posmu starp tiem, var nobīdīt dūmvadu sānis, saglabājot tā vertikālo virzienu.

Galvenās iezīmes

• Plūdena virziena maiņa: 45° leņķis rada ievērojami mazāku aerodinamisko pretestību salīdzinājumā ar 90° līkumu, kas pozitīvi ietekmē vilkmi visā sistēmā.
• Nobīdes veidošana: Divu 45° līkumu un taisnas caurules kombinācija ļauj nobīdīt trīsslāņu dūmvadu sānis par nepieciešamo attālumu, kas ir standarta risinājums šķēršļu apiešanai.
• Viengabalaina izliektā konstrukcija: Līkumam ir viengabalaina izliektā konstrukcija, kas nodrošina maksimāli vienmērīgu iekšējo pagriezienu dūmgāzēm, minimizējot aerodinamisko pretestību un uzlabojot vilkmi.
• Pilnīga izolācija: Tāpat kā visi IZOKOMPAKT izolēto dūmvadu elementi, līkums ir pilnībā siltināts, kas garantē gāzu temperatūras saglabāšanu un ugunsdrošību.

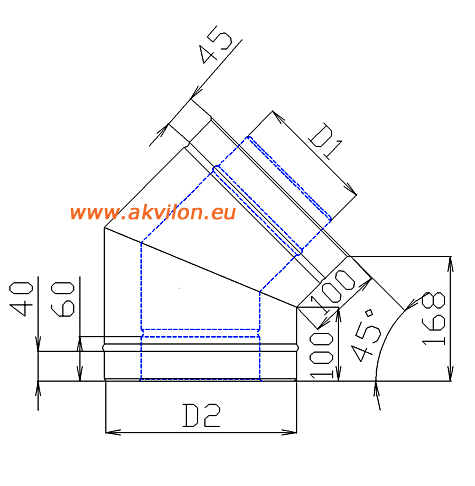

Pieejamie diametri un raksturojums

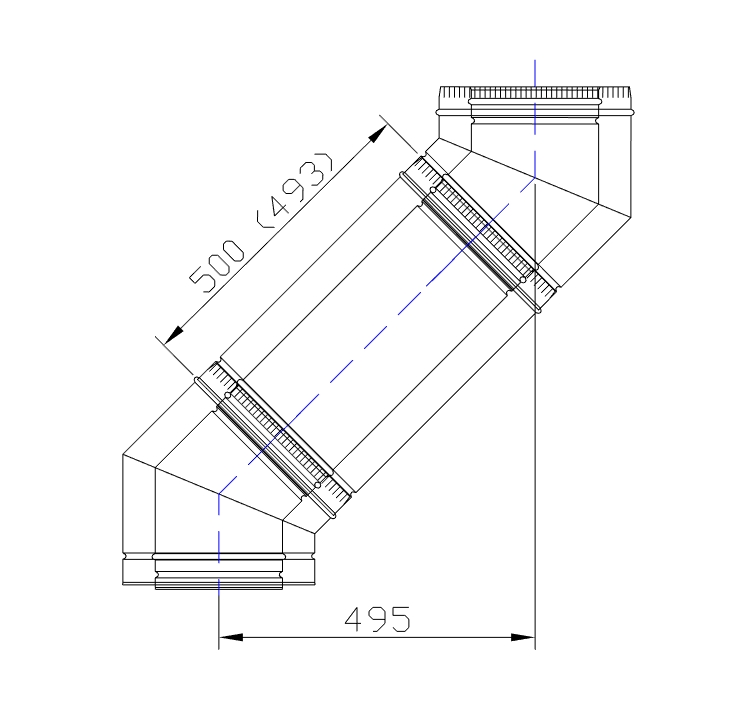

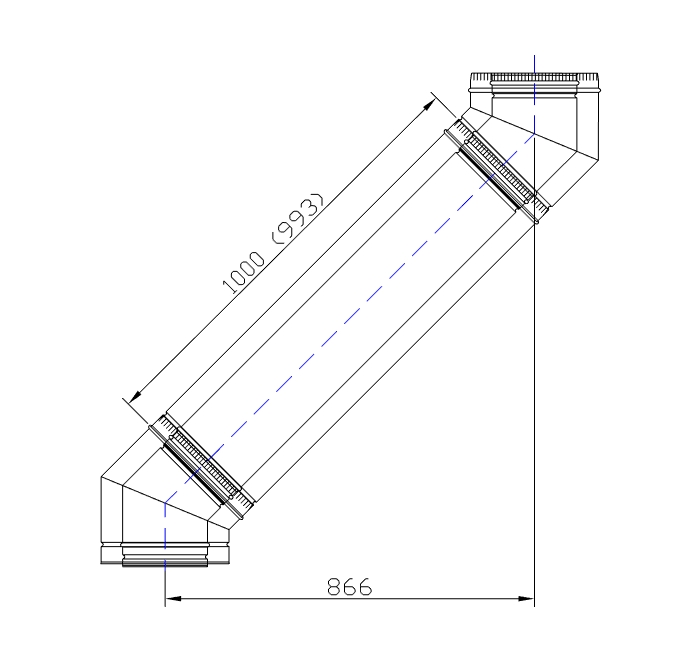

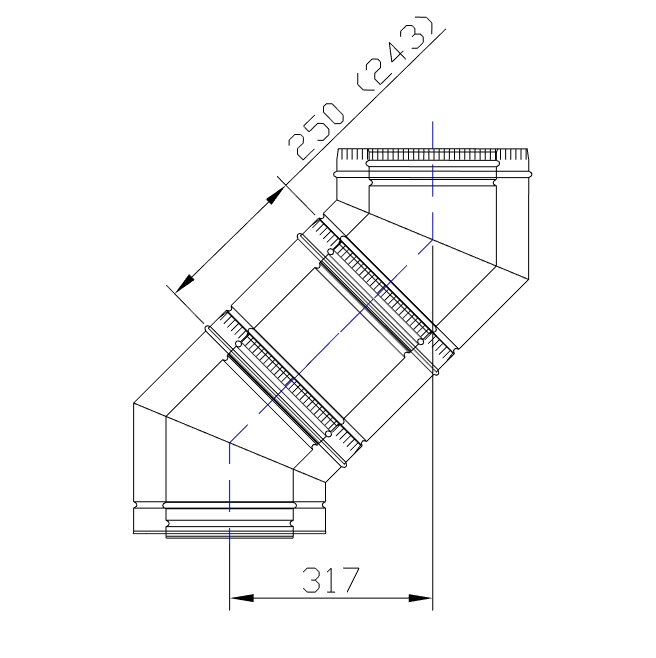

Dūmvada nobīdes aprēķins

Izmantojot divus 45° līkumus un taisnu caurules posmu starp tiem, var nobīdīt dūmvada vertikālo asi par noteiktu attālumu. Zemāk esošajā tabulā ir parādītas aprēķinātās horizontālās nobīdes vērtības dažāda garuma un diametra caurulēm.

* Lai aprēķinātu nobīdi ar cita diametra vai garuma caurulēm, lūdzu, sazinieties ar mūsu speciālistiem.

Pielietojums un alternatīvi risinājumi

• Obligāta fiksācija: Līkuma savienojuma vietas ar caurulēm obligāti jānostiprina ar savienojošajām skavām.
• Alternatīvi risinājumi: Stāvāka pagrieziena veidošanai izmanto 90° līkumu. Vēl plūdenākai nobīdei var izmantot 30° līkumu.
