Pamatnes un adapteri: Inženiertehniska pieeja deflektoru montāžai

Pamatnes un adapteri — tie nav tikai savienojošie elementi, bet gan kritiski svarīgi inženiertehniskie mezgli, kas tieši nosaka visas ventilācijas vai skursteņa sistēmas strukturālo noturību, hermētiskumu, aerodinamisko efektivitāti un drošību. Kļūda šo komponentu izvēlē vai ražošanā var izraisīt veiktspējas samazināšanos, noplūdes vai pat radīt ugunsgrēka risku.

Pareizi izstrādāts montāžas mezgls veic četras galvenās funkcijas:

• Strukturālā noturība: Iztur deflektora svaru, vēja un sniega slodzes, saglabājot savu ģeometriju un konstrukcijas integritāti.
• Hermētiskums: Novērš nokrišņu iekļūšanu kanālā, bet skursteņu sistēmās — agresīva kondensāta un bīstamo dūmgāzu noplūdi.
• Aerodinamiskā efektivitāte: Nodrošina plūdenu pāreju starp sistēmas elementiem, samazinot gaisa plūsmas pretestību un slodzi uz ventilācijas iekārtām.
• Ugunsdrošība: Skursteņiem tiek izmantoti tikai karstumizturīgi materiāli, un konstrukcija atbilst stingrajām EN 1856-1 standarta prasībām.

Galvenās atšķirības: Prasības ventilācijas un skursteņu komponentiem

Vissvarīgākais aspekts, izvēloties pamatni vai adapteri, ir sistēmas mērķis. Montāžas mezgli ventilācijai un skursteņiem darbojas pilnīgi atšķirīgos apstākļos, tāpēc tiem tiek piemērotas principiāli atšķirīgas prasības attiecībā uz materiāliem, konstrukciju un standartiem.

• Ventilācijai

  Mērķis: Nodrošināt efektīvu gaisa apmaiņu, aizsargāt pret nokrišņiem un pretoties korozijai.

  • Darbības apstākļi: Iekštelpu vai āra gaisa temperatūra, atmosfēras nokrišņi.
  • Galvenais standarts: EN 13141-1 (novērtē aerodinamisko veiktspēju).
  • Materiāli: Cinkots tērauds (standarta risinājums), alumīnijs (vieglām konstrukcijām un mitram klimatam), nerūsējošais tērauds (agresīvai videi, piemēram, restorānu virtuvēm).
  • Konstrukcija: Galvenais uzsvars tiek likts uz ģeometrijas precizitāti, lai samazinātu gaisa plūsmas pretestību (vietējās pretestības koeficients), un hermētiskumu pret lietus ūdeni.

• Skurstenim

  Mērķis: Garantēt stabilu vilkmi, izturēt augstas temperatūras un agresīvu kondensātu, kā arī nodrošināt ugunsdrošību.

  • Darbības apstākļi: Karstas, ķīmiski agresīvas dūmgāzes, skābs kondensāts.
  • Galvenais standarts: EN 1856-1 (novērtē drošību, karstumizturību un skābes izturību).
  • Materiāli: Tikai karstumizturīgs un skābes izturīgs nerūsējošais tērauds ar biezumu vismaz 0.6 mm. Cinkota tērauda vai alumīnija izmantošana ir stingri aizliegta.
  • Konstrukcija: Hermētiskums pret dūmgāzu noplūdi ir tikpat kritisks kā hermētiskums pret nokrišņiem. Izmēru precizitātei (pielaide ±5 mm diametram) un metināto šuvju kvalitātei ir primāra nozīme.

Konstruktīvie risinājumi un to funkcijas

Atkarībā no kanāla diametra un ekspluatācijas apstākļiem tiek izmantoti dažādi pamatņu un adapteru veidi.

Deflektoru pamatnes: Izturība un stabilitāte

Pamatne kalpo kā nesošā platforma. Galvenais parametrs šeit ir tērauda biezums, kas tiek izvēlēts, pamatojoties uz diametru un vēja slodzēm.

• Standarta biezums (0.5 - 0.7 mm): Piemērots vairumam mājsaimniecības sistēmu ar gaisa vadu diametru līdz 800 mm.
• Palielināts biezums (1.0 - 1.4 mm): Obligāts liela diametra sistēmām (900 mm un vairāk), kur vēja slodzes un deformācijas risks ir ievērojami lielāks.
• Atloku pamatnes: Rūpnieciskais standarts, kas nodrošina maksimālu hermētiskumu un apkalpošanas ērtumu, pateicoties skrūvju savienojumam.

Adapteri/Pārejas: Aerodinamika un efektivitāte

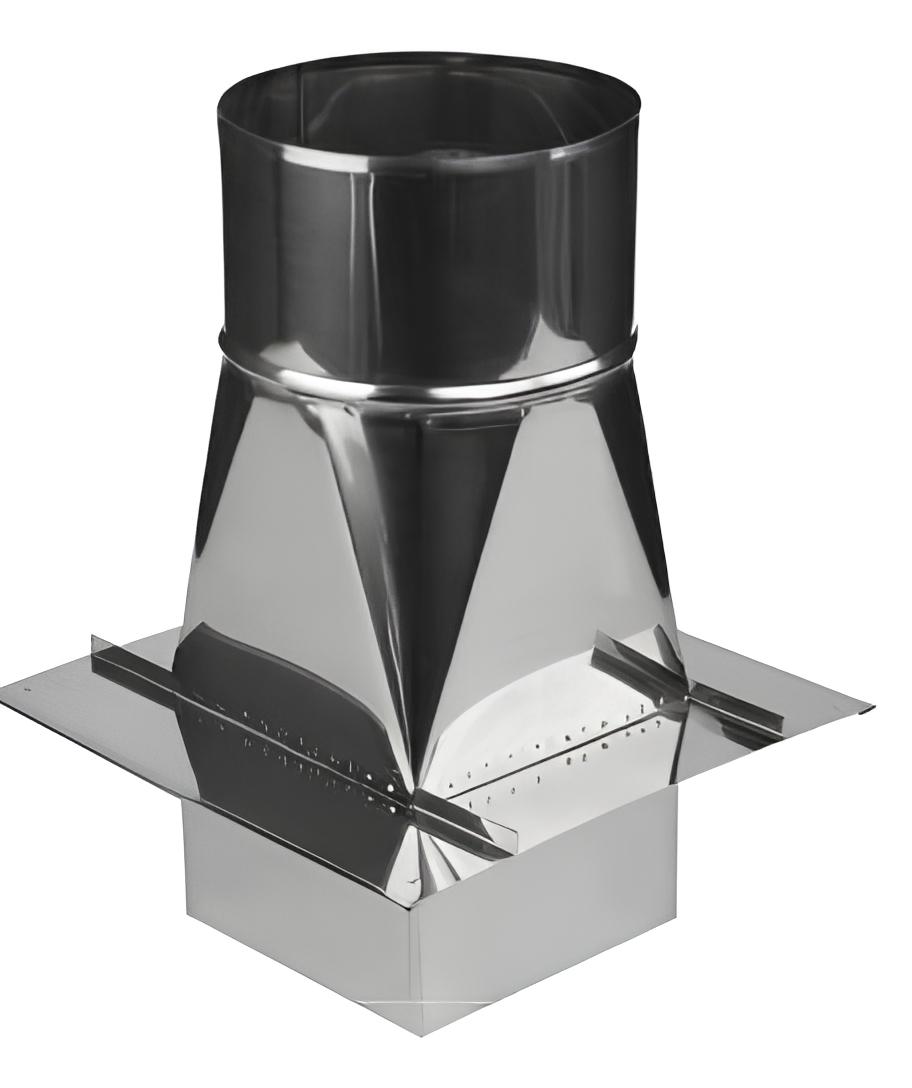

Adapteri tiek izmantoti plūdenam savienojumam starp apaļu deflektoru un kvadrātveida vai taisnstūrveida šahtām. To galvenais mērķis ir samazināt Vietējās pretestības koeficientu. Asas pārejas rada turbulenci, "bremzē" gaisa plūsmu, palielina troksni un liek ventilatoram patērēt vairāk elektroenerģijas. Mēs projektējam adapterus ar optimālu ģeometriju, lai jūsu sistēma darbotos efektīvi un ekonomiski.

Montāža: no komplektējošām daļām līdz profesionālai uzstādīšanai

Kur uzstādīt? Pamatnes un adapteri ir daļa no deflektora montāžas mezgla, kas tiek uzstādīts vertikālā kanāla augstākajā punktā — ventilācijas šahtas vai skursteņa galā uz ēkas jumta.

Viss montāžai: Drošai montāžai uz jebkura šķērsgriezuma caurulēm un šahtām (apaļām, taisnstūrveida, kvadrātveida) mēs ražojam jebkuras pārejas un adapterus. Mēs piemeklēsim vai izgatavosim komponentus tieši jūsu sistēmai.

Profesionāla uzstādīšana: Ja vēlaties garantēt nevainojamu rezultātu, SIA "Akvilon" piedāvā profesionālus montāžas pakalpojumus. Mūsu štata speciālisti nodrošina pareizu visu komponentu uzstādīšanu, savienojumu hermetizāciju un ieregulēšanu, lai garantētu visas sistēmas projektēto efektivitāti un ilgmūžību.

Komplektācija un projektēšana

Mūsu inženieri ir gatavi palīdzēt nokomplektēt sistēmu jūsu projektam. Kad standarta risinājumi nav piemēroti unikālu izmēru vai nobīdītu asu dēļ, mēs piedāvājam nestandarta adapteru un pāreju izgatavošanu pēc jūsu rasējumiem. Tā nav tikai metāla locīšana, bet pilnvērtīgs inženiertehniskais serviss: mēs projektējam komponentu minimālai aerodinamiskajai pretestībai, nodrošinot jūsu sistēmas ilgtermiņa efektivitāti. Jūs varat arī iegādāties visus standarta komponentus mūsu interneta veikalā.
